Профили для монтажа сотового поликарбоната

Система АКРИСЕТ состоит из ряда алюминиевых профилей, позволяющих осуществлять крепление поликарбоната толщиной от 6 до 25мм как в плоских и цилиндрических кровлях, так и в вертикальном остеклении.

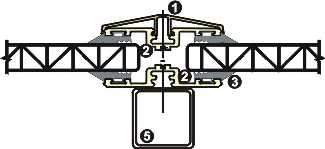

На этом рисунке вы видите способ крепления с помощью профилей СПА-3370 и уплотнителей ПРУ-86м. Такая схема применима везде, где в качестве несущего элемента использована конструкция из черного металла, например, трубы квадратного сечения размером 28х28мм. Это решение характерно для перекрытий небольшой площади козырьков, навесов, световых фонарей, либо в вертикальном остеклении балконов и галерей.

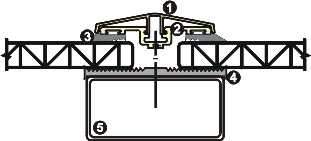

Там, где несущая конструкция построена со стропилами большей ширины (например, труба 60х30мм или деревянные опоры), возможен вариант крепления, показанный на следующем рисунке. Резиновый уплотнитель ITRUB-0,2 шириной 60мм укладывается непосредственно на опору, а в качестве прижимного элемента используют все тот же СПА-3370. Как показывает практика, такая сборка снижает стоимость крепежного материала примерно на 20% без проигрыша в надежности. Соединение в обоих случаях будет сквозным и обеспечивается болтами или саморезами.

На рисунках цифрами обозначены:

1 — СА400
2 — СПА-3370
3 — ПРУ-86м
4 — ITRUB 0,2
5 — опора

При необходимости сконструировать цилиндрический свод или купол профили могут быть изогнуты в холодном состоянии непосредственно на месте монтажа.

При правильном креплении эти профили создают зазор между соседними листами, достаточный для температурного расширения-сжатия материала. Именно поэтому очень важно рассчитать ширину пролета остекления еще на начальном этапе проектирования.

U-образный замыкающий профиль предназначен для закрытия торцов панелей и декоративного обрамления панелей для придания последним эстетической законченности как при вертикальном, так и при арочном остеклении во избежание образования конденсата внутри панели. Необходим для защиты ленты AntiDUSTtape от повреждения.

Н-образный (неразъёмный) рекомендуется использовать при монтаже вертикальных ограждающих конструкций и скатных навесов небольших размеров. Данные профиля не являются монтажными. Это означает, что они способны обеспечить удовлетворительную герметизацию стыка, однако требуется обязательное дополнительное крепление поликарбонатных листов к обрешётке саморезами.

Алюминиевая самоклеящаяся лента — необходимый монтажный элемент, предназначенный для заклеивания торцов панелей.

Существует два типа лент:

Без перфорации применяется для запечатывания верхней, приподнятой стороны ската поликарбонатной кровли (при вертикальном и скатном расположении).

Перфорированная алюминиевая лента применяется для защиты нижней грани листа поликарбонатной кровли. Она препятствуют проникновению пыли и грязи в сотывыполняя дренажные функции, пропуская скопившийся в сотах конденсат наружу и обеспечивая влажностную циркуляцию.
Профили для монтажа конструкций из панелей сотового поликарбоната AKYVER применительно именно к этому материалу.
